Sequence-Flows

Sequence Flows dienen zur Verbindung von Tasks, Gateways und Start/End Events, d.h. anhand der Sequence Flows wird dargestellt in welcher Reihenfolge der Workflow abläuft.

Jeder Sequence Flow zu einem Gateway kann mit einem Ausdruck (Expression) versehen werden. Ist dies nicht der Fall wird dieser mit einem \ dargestellt und der Sequence Flow wird als Default verwendet, wenn die Expressions der anderen Sequence Flows nicht zutreffen.

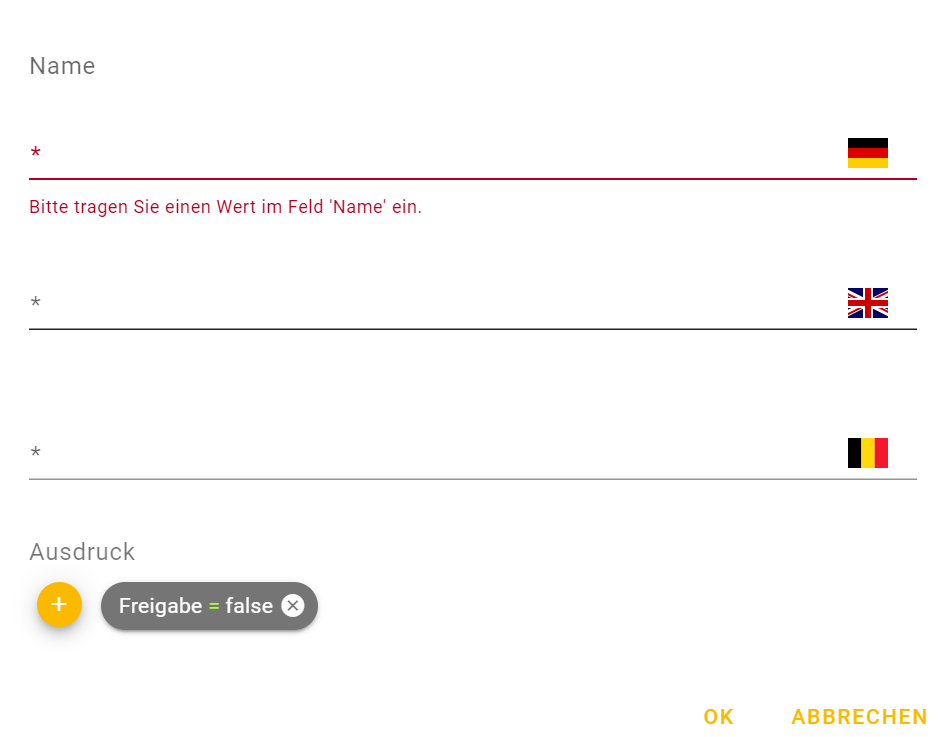

Tragen Sie hier den Namen des Start-Events ein. Der deutschsprachige Name wird zunächst analog in die Fremdsprachenfelder übernommen und kann dort jederzeit angepasst werden. Die Hinterlegung eines Namens ist nicht zwingend erforderlich.

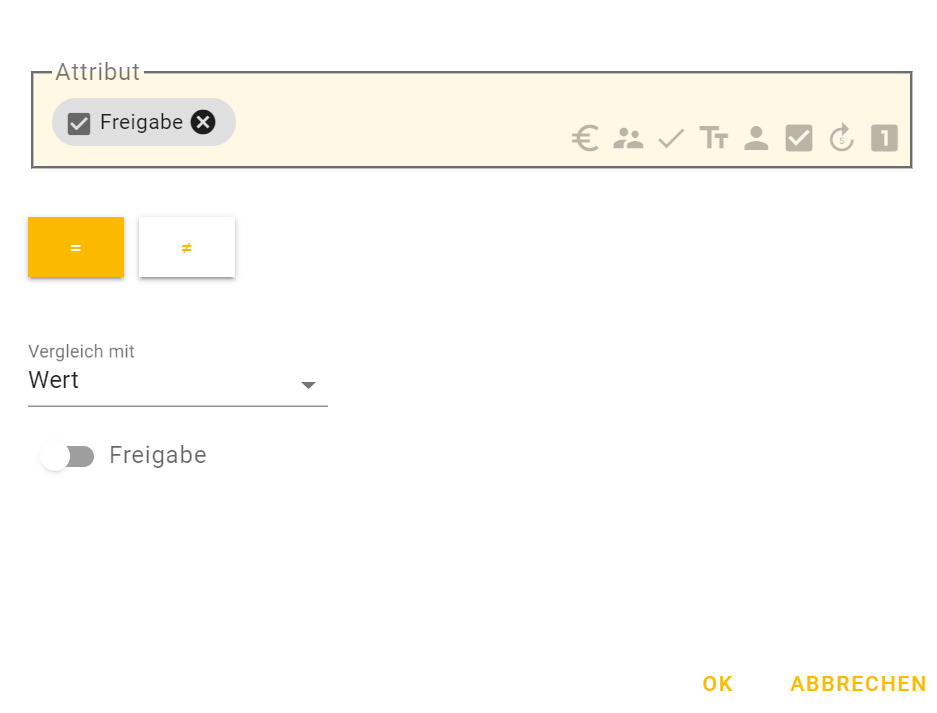

Zur Erfassung eines Ausdrucks betätigen Sie die Schaltfläche  . Fügen Sie nun das gewünschte Attribut per Drag&Drop hinzu und legen Sie fest ob der Vergleich mit dem Wert des Attributs gleich oder ungleich sein soll.

Weiterhin können Sie als Vergleichswert ein weiteres Attribut einfügen.

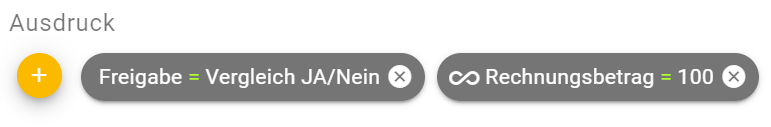

Ebenfalls haben Sie die Möglichkeit einen weiteren Ausdruck zu erfassen. Gehen Sie dazu wie vorher beschrieben vor. Anschließend erhalten Sie folgende Ansicht:

Ab dem zweiten Ausdruck wird vor dem Ausdruck ein Symbol angezeigt, ∞ für UND-Verknüpfungen,   für ODER-Verknüpfungen. Mittels Klick auf das Symbol können Sie Verknüpfung geändert.

Zusätzlich haben Sie die Möglichkeit Unterausdrücke mittels klick auf das Plus-Symbol innerhalb eines Ausdrucks zu erfassen.

Speichern Sie anschließend Ihre Angaben mittels der Schaltfläche OK. Mittels ABBRECHEN verwerfen Sie Ihre Angaben.
